HT6819是一款內部集成32階數字音量控制以及防削頂失真功能且具有超低EMI、防削頂失真功能的立體聲免輸出濾波器D類音頻功率放大器,在電源電壓5V、THD+N=10%、4Ω負載的條件下，輸出高達3.3W的功率，在各類音頻終端應用中維持高效率并提供AB類放大器高保真、低噪聲的性能。
AROC輻射和傳導干擾抑制電路使HT6819具有優異的全帶寬低輻射性能，在不加輔助濾波設計、輸出喇叭線長20cm時的輻射水平遠在FCC Part15 Class B 標準之下。
HT6819的防削頂失真功能可檢測并抑制由于音樂(lè )、語音信號幅度過大或電池電壓下降所引起的輸出削頂失真（破音），顯著提高音質，創(chuàng )造舒適的聽音享受，并保護揚聲器免受過載損壞。通過在A(yíng)CRC端外接不同電阻電容值,可靈活設置放大器的音質和輸出功率；同時芯片提供了ACF Off模式。
HT6819輸出無需濾波網絡(luò )，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。

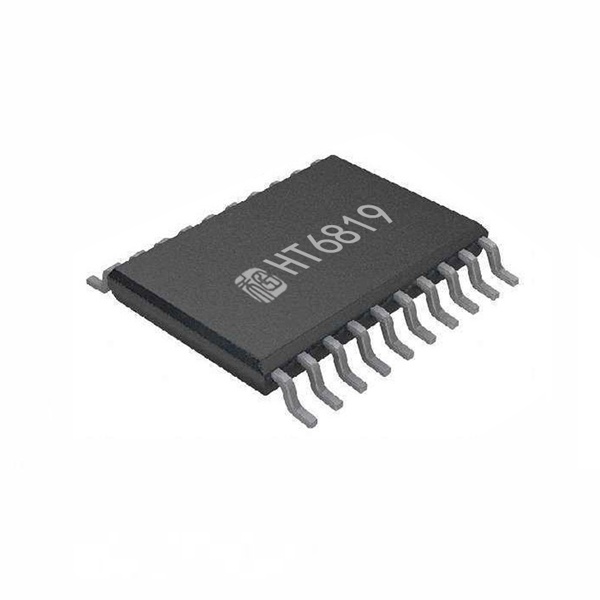

此外，HT6819內置的關斷功能使待機電流最小化，還集成了靜音功能、左右聲道獨立關斷、揚聲器輸出端過流保護、片內過溫保護和欠壓異常保護等功能；采用無鉛TSSOP-20封裝形式。
| 價格:￥ | 庫存99999 |
數量:
|
特點
| 應用
|
引腳定義
引腳號 | 引腳名稱 | I/O | 功能 |
1 | AGND | GND | 模擬地 |
2 | INL- | A | 左聲道反相輸入 |
3 | INL+ | A | 左聲道同相輸入 |
4 | ACRC | I/O | ACF模式控制 |
5 | OUTL+ | O | 左聲道同相輸出 |
6 | PVDD | Power | 功率電源（左聲道） |
7 | PGND | GND | 功率地（左聲道） |
8 | OUTL- | O | 左聲道反相輸出 |
9 | MUTE | I | 系統靜音控制（高電平有效） |
10 | /SDL | I | 左聲道關斷控制（低電平有效） |
11 | /SDR | I | 右聲道關斷控制（低電平有效） |
12 | AVDD | Power | 模擬電源 |
13 | OUTR- | O | 右聲道反相輸出 |
14 | PGND | GND | 功率地（右聲道） |
15 | PVDD | Power | 功率電源（右聲道） |
16 | OUTR+ | O | 右聲道同相輸出 |
17 | DN | I | 音量減小控制（低電平有效） |
18 | INR+ | A | 右聲道同相輸入 |
19 | INR- | A | 右聲道反相輸入 |
20 | UP | I | 音量增大控制（低電平有效） |
注1 I: 輸入端 O: 輸出端 A: 模擬端
當大于VDD的電壓外加于PN保護型端口（ESD保護電路由PMOS和NMOS組成）時，PMOS電路將有漏電流流過。
