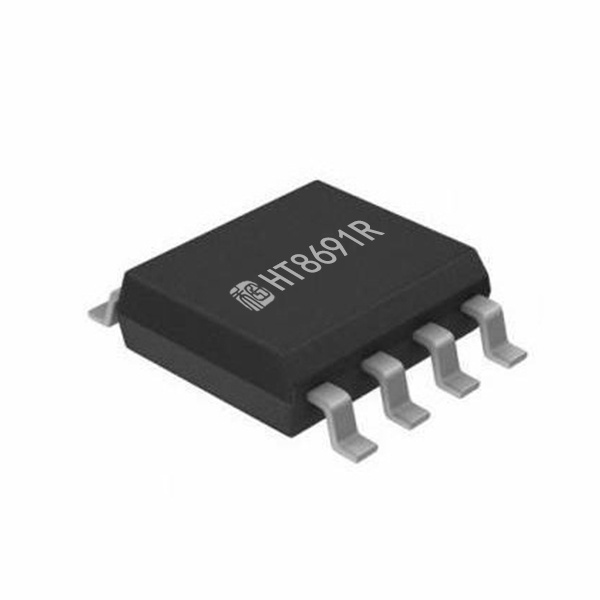

HT8691R是一款內置BOOST升壓模塊的D類音頻功率放大器。內置的BOOST升壓模塊可通過外置電阻調節升壓值，即使是鋰電池供電，在升壓至7.5V，2Ω負載條件下則能連續輸出11W功率。其支持外部設置調節BOOST輸出電壓。
HT8691R的最大特點是防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂(lè )、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂，顯著提高音質，創(chuàng )造非常舒適的聽音享受，并保護揚聲器免受過載損壞。同時芯片具有ACF-Off 模式。
HT8691R具有AB類和D類的自由切換功能，在受到D類功放EMI干擾困擾時，可隨時切換至AB類音頻功放模式。
HT8691R內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡(luò )，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。
此外，HT8691R內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
| 價格:￥ | 庫存99999 |
數量:
|
特點 防削頂失真功能(防破音, Anti-Clipping Function, ACF) 免濾波器數字調制，直接驅動揚聲器 輸出功率 9.0W (VBAT=3.7V, PVDD = 7.5V, RL=3?, THD+N=10%) 11.0W (VBAT=3.7V, PVDD = 7.5V, RL=2?, THD+N=10% 5.5W (VBAT=3.7V, PVDD = 6.5V, RL=4?, THD+N=10%) 電源 -升壓輸入VBAT：2.5V至5.5V -升壓輸出PVDD：VBAT至7.5V BOOST輸出電壓可調 AB/D類可切換 保護功能:過流/過熱/欠壓異常保護功能 無鉛封裝， SOP8L-PP | 應用
|
引腳定義
SOP Terminal No. | Name | I/O | ESD Protection | Function |
1 | FB | I | PN | 升壓反饋點 |
2 | LX | I | - | 升壓整流管輸入 |
3 | PVDD | Power | PN | 升壓輸出和功率電源 |
4 | OUT- | O | - | 輸出負端l(BTL-) |
5 | OUT+ | O | - | 輸出正端(BTL+) |
6 | IN+ | I | PN | 輸入正端 (differential +) |
7 | IN- | I | PN | 輸入負端 (differential -) |
8 | CTRL | I | PN | 模式控制輸入端 |
9 | GND | GND | PN | 電源地 |
